YZS振動電機

一、YZS振動電機概述：

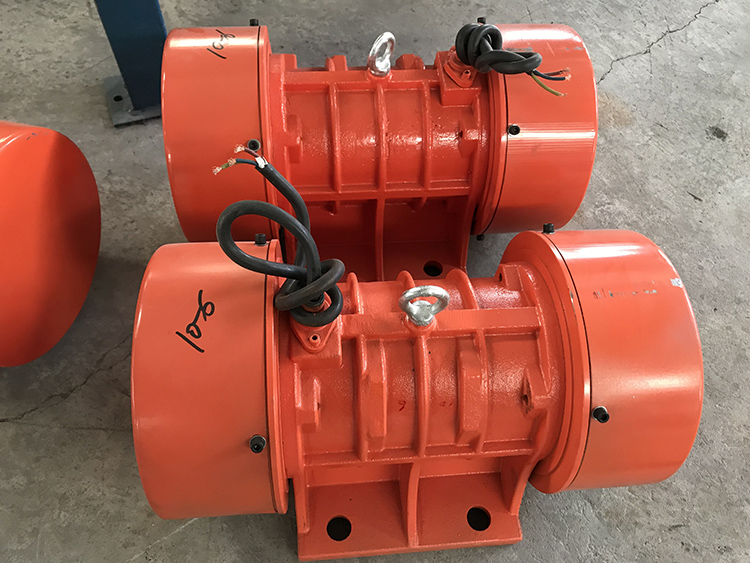

YZS振動電機（12kw）客戶現場

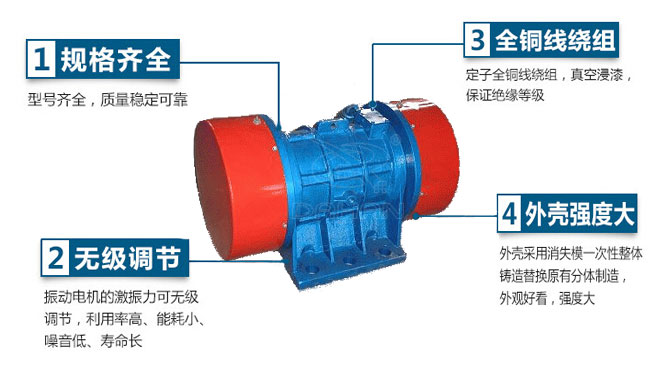

YZS振動電機集動力源和振動源為一體，整機采用了機殼、機座一體鑄造，加強了整機的密封性能，可廣泛應用于多粉塵、多顆粒狀物料的無防爆要求的工作環境，體積小，激振力大，結構可靠，使用維護方便。

YZS振動電機是一種常用的振動設備驅動裝置，常用于振動給料機、振動輸送機、振動篩等振動設備中。它是一種將動力源和振動源結合為一體的特種異步電動機，結構簡單、使用方便，是各種振動機械的新型、節能、通用激振源。

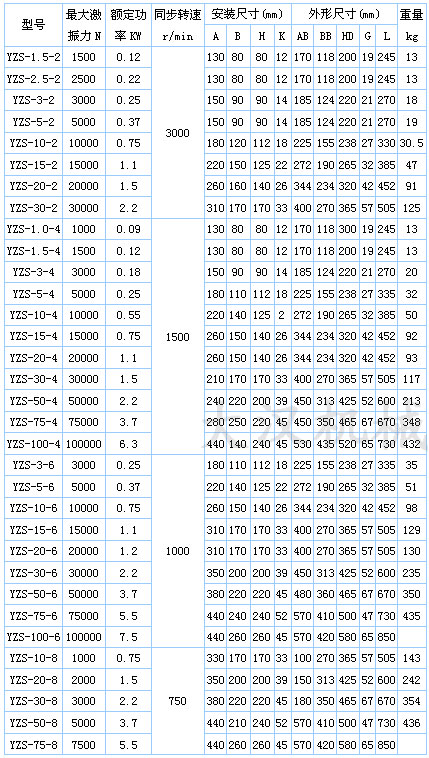

二、YZS振動電機技術參數：

型 號	激振力 (KN)	功 率	電流（A)	振頻(r/min)	安 裝 尺 寸								重 量（Kg)
					E	F	I	L	M	N	n	φd
YZS-1.5-2	1.5	0.12	0.36	3000	130	80	200	240	164	118	4	12	13
YZS-2.5-2	2.5	0.22	0.66		130	80	200	240	164	118	4	12	14
YZS-3-2	3	0.25	0.75		150	90	220	250	185	124	4	14	20
YZS-5-2	5	0.37	1.11		150	90	220	270	185	124	4	14	21
YZS-10-2	10	0.75	2.25		180	110	238	335	225	155	4	18	31
YZS-15-2	15	1.1	3.3		220	140	265	370	272	190	4	22	47
YZS-20-2	20	1.5	4.5		260	150	320	452	344	234	4	26	68
YZS-30-2	30	2.2	6.6		310	170	365	505	400	270	4	33	107
YZS-50-2	50	3.7	11.1		350	220	425	600	450	313	4	39	210
YZS-1.0-4	1	0.09	0.27	1500	130	80	200	245	164	118	4	12	13
YZS-1.5-4	1.5	0.12	0.36		130	80	200	240	164	118	4	12	16
YZS-3-4	3	0.18	0.54		150	90	220	260	185	124	4	14	22
YZS-5-4	5	0.25	0.75		180	110	238	335	225	155	4	18	32
YZS-10-4	10	0.55	1.65		220	140	265	370	272	190	4	22	49
YZS-15-4	15	0.75	2.25		260	150	320	452	344	234	4	26	76
YZS-20-4	20	1.1	3.3		260	150	320	452	344	234	4	26	82
YZS-30-4	30	1.5	4.5		310	170	365	505	400	270	4	33	117
YZS-50-4	50	2.2	6.6		350	220	425	600	450	313	4	33	219
YZS-75-4	75	3.7	11.1		380	250	500	670	480	350	4	39	360
YZS-1.5-6	1.5	0.12	0.36	1000	150	90	220	270	185	124	4	14	22
YZS-3-6	3	0.25	0.75		180	110	238	335	225	155	4	18	35
YZS-5-6	5	0.37	1.11		220	140	265	370	272	190	4	22	50
YZS-10-6	10	0.75	2.25		260	150	320	452	344	234	4	26	82
YZS-15-6	15	1.1	3.3		310	170	365	505	400	270	4	33	125
YZS-20-6	20	1.5	4.5		310	170	365	505	400	270	4	33	130
YZS-30-6	30	2.2	6.6		350	220	425	600	450	313	4	39	190
YZS-40-6	40	3	9		350	220	425	600	450	313	4	39	190
YZS-50-6	50	3.7	11.1		380	250	465	670	480	350	4	45	300
YZS-75-6	75	5.5	16.5		440	250	500	730	480	350	4	45	400
YZS-100-6	100	7.5	22.5		440	280	550	750	570	450	4	45	420
YZS-125-6	125	8.5	25.5		440	280	550	750	570	450	4	45	468

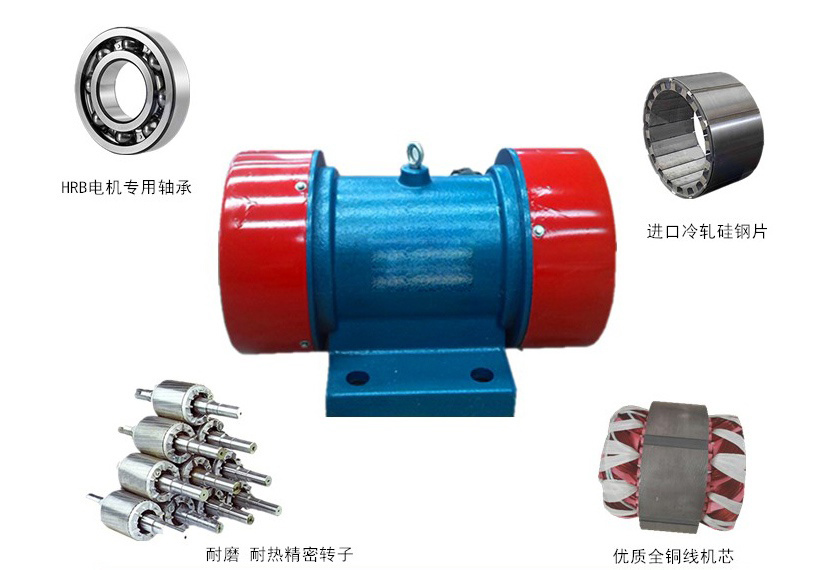

三、YZS振動電機組成結構：

振動電機作為驅動振動設備的核心部件，其結構的穩定性和可靠性對設備的工作效果和壽命有著重要的影響，通常由以下幾個主要部分組成：

1.電機本體：YZS振動電機的核心部分是電機本體，包括外殼、定子、轉子等組件。電機本體是振動電機的動力源，通過電能轉換為機械振動能。

2.振動器：振動器是連接在電機轉子上的部件，通過旋轉的方式產生離心力，將旋轉運動轉換為直線振動，從而驅動振動設備進行振動工作。

3.安裝座：YZS振動電機通常需要安裝在設備上，安裝座是支撐和固定電機的重要部分，確保電機能夠穩固地安裝在設備上。

4.絕緣層：為了確保電機的安全運行，振動電機通常會有絕緣層來保護電機內部結構，防止短路和電擊等安全問題。

5.電纜：用于連接振動電機與電源的電纜，傳輸電能給振動電機，使其正常工作。

四、YZS振動電機工作原理：

YZS振動電機的工作原理是通過電機的旋轉運動產生偏心力，再通過振動裝置將旋轉運動轉換為線性振動，最終實現對振動設備的驅動。這種工作原理使得YZS振動電機在振動給料、篩分、輸送等工藝中得到廣泛應用，為各種工業領域提供了有效的振動解決方案。

具體工作原理基本上可以概括為以下幾個步驟：

1. 首先，將YZS振動電機連接到電源，通常采用三相交流電源供電。電機本體接收電能，并通過內部的轉子和定子產生旋轉力。

2. 電機本體內的轉子在電流的作用下開始旋轉，這種旋轉運動會產生一個旋轉力矩。

3. YZS振動電機通常在轉子軸上安裝有一個或多個偏心塊。隨著電機的旋轉，偏心塊相對于轉子軸會產生偏心運動，形成一個偏心力。

4. 偏心力會引起振動裝置（如振動篩、振動給料機等）產生振動。這種振動是由偏心力產生的離心力引起的，使設備產生線性振動。

5. 振動裝置通過連接部件將振動傳遞給設備，如振動篩網、振動輸送機等，從而實現所需的振動作用。

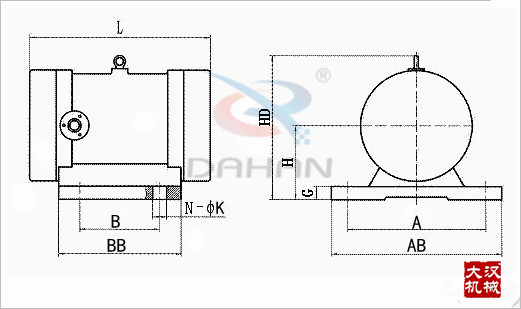

五、YZS振動電機安裝尺寸：

YZS振動電機的安裝尺寸可以根據具體型號變化，以下是一般情況下YZS振動電機的一般安裝尺寸參數：

1.安裝方式： YZS振動電機通常通過螺栓固定在設備上，安裝方式靈活多樣，可以根據具體需要進行調整。

2.外形尺寸： YZS振動電機的外形尺寸一般為長寬高的組合，例如：400mm × 300mm × 200mm。

3.安裝孔尺寸： YZS振動電機的安裝孔尺寸通常為標準尺寸，以適配不同設備的安裝需求。

4.重量： YZS振動電機的重量也是安裝時需要考慮的一個重要參數，不同型號的振動電機重量會有所不同。

5.電纜接口尺寸： YZS振動電機的電纜接口尺寸也需要考慮，以便與電源連接。

6.安裝高度： YZS振動電機的安裝高度也是需要考慮的因素，確保安裝位置合適，不影響設備的正常運行。

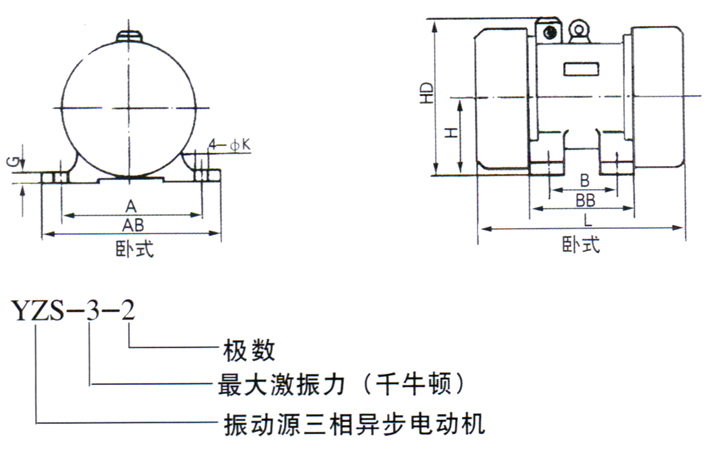

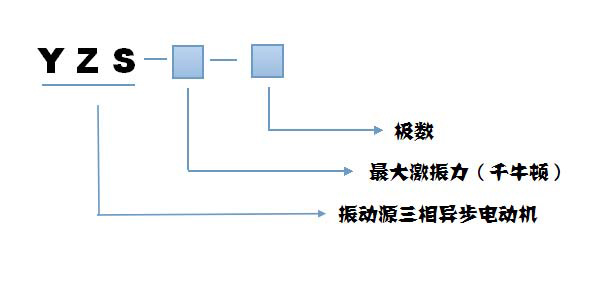

六、YZS振動電機型號說明：

YZS振動電機型號通常包含一系列字母和數字，這些字符代表了電機的一些重要參數和特性。以下是一般情況下YZS振動電機型號的可能含義：

1.YZS：代表振動源三相異步電動機

2.第一個數字：通常表示電機的最大激振力。

3.第二個數字：通常表示電機的極數，即電機的相數。例如，2代表兩相電機，3代表三相電機。

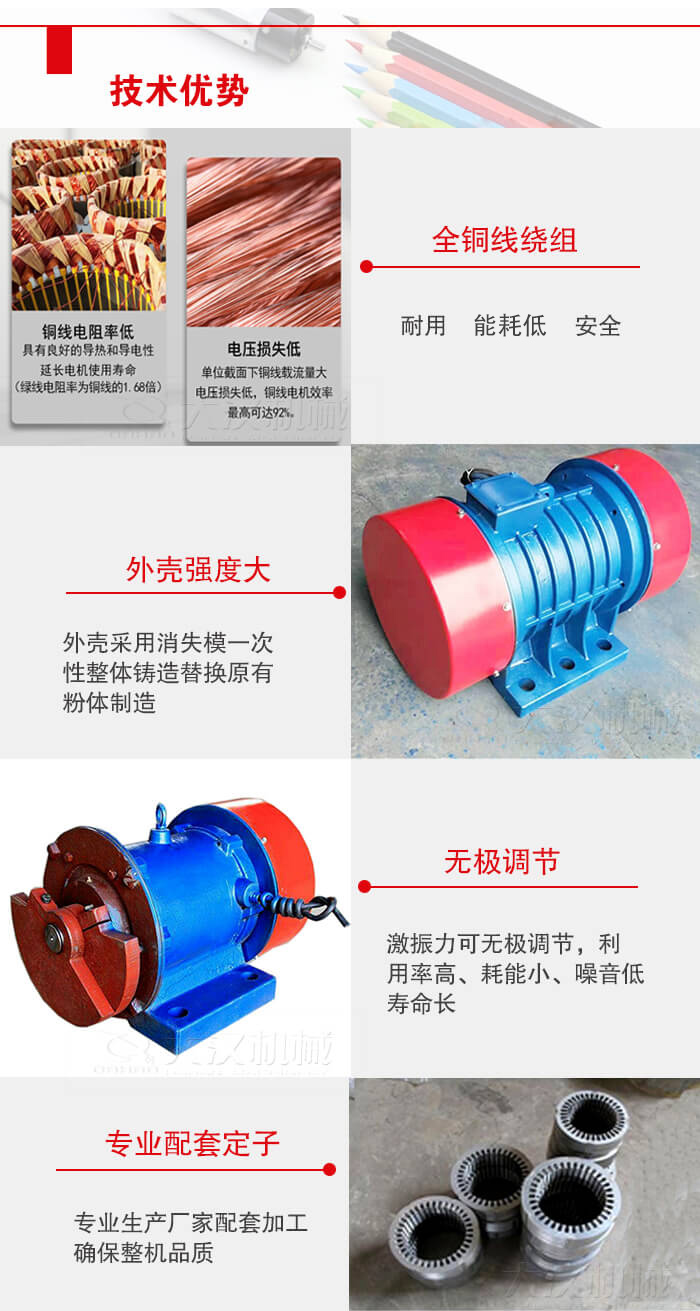

七、YZS振動電機主要技術特點：

YZS振動電機作為一種常見的振動設備驅動裝置，以其高效能、穩定性、精準控制等特點，廣泛應用于各種振動設備中，為工業生產提供了重要的驅動力，提高了生產效率和產品質量。

1）振動力與出力配合得當，激振力大，機體重量輕，機械噪音低。

2）yzs振動電機采用強阻型振動，具有穩定振幅。

3）激振力受電源、電壓的波動影響較小。

4）密閉型設計，可在無防爆要求的環境下工作。

5）可根據的安裝方式改變激振力的方向。

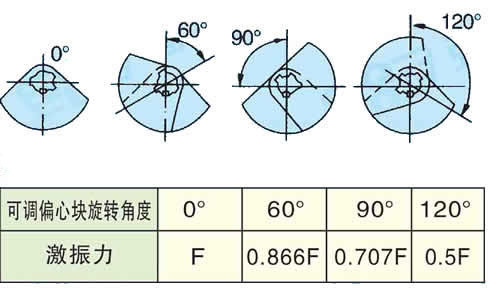

6）yzs振動電機只需調節偏心塊的夾角，就可以無極調整激振力和振幅。

八、YZS振動電機應用范圍

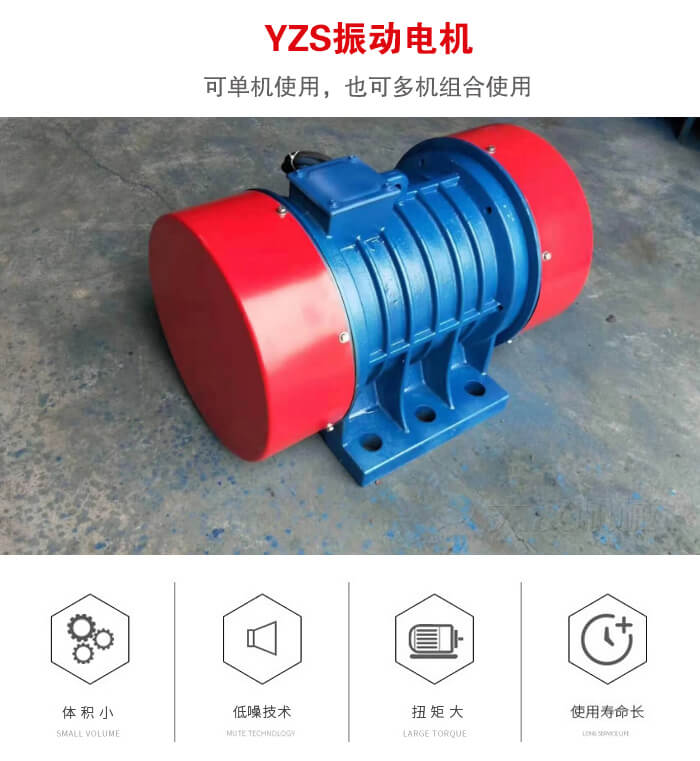

yzs振動電機廣泛應用于礦山、煤炭、電力、化工、糧食加工、冶金、鑄造、輕工、醫藥等行業。是實現粉狀、粒狀、塊狀等散體料機械化篩分、輸送、破碎、充填、防堵塞的理想激振源。可以應用于一般振動機械，如：振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等等，本機可單機使用，也可多機組合使用。

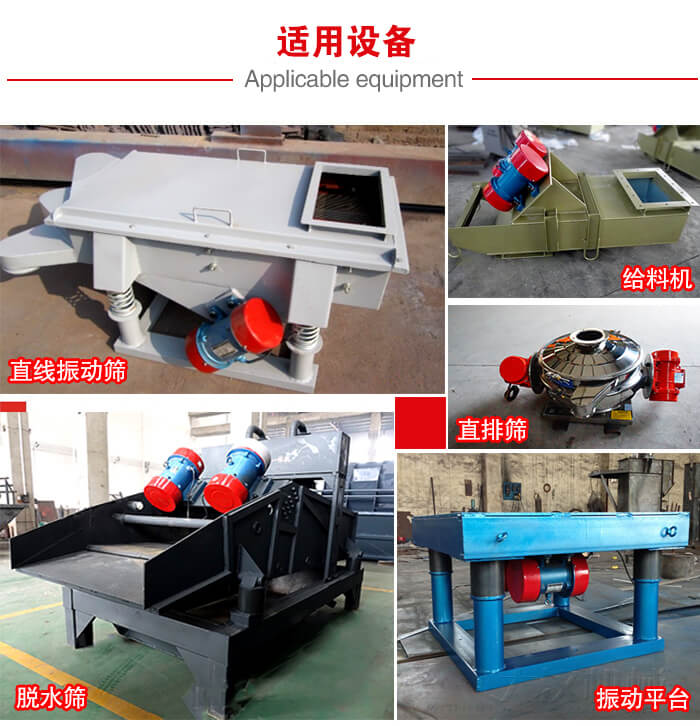

九、YZS振動電機適用設備有：

YZS振動電機的應用可以提供穩定、可靠的振動力，幫助設備實現高效的工作效果，適用設備主要有以下幾種：旋振篩，直線振動篩，直排篩，超聲波振動篩，礦用振動篩，圓振動篩

1.直線振動篩：直線振動篩通常用于物料的篩分和分級，YZS振動電機可為直線振動篩提供穩定的振動力，從而實現有效的篩分作業。

2.給料機：振動給料機用于將物料均勻地輸送到生產線上的下游設備，YZS振動電機可以提供合適的振動力，確保給料機的正常工作。

3.直排篩：直排篩主要用于物料的篩分和過濾，YZS振動電機能夠?yàn)橹迸藕Y提供恰當?shù)恼駝恿Γ瑤椭鷮?shí)現快速的篩分效果。

4.振動平臺：振動平臺通常用于振動試驗、振動傳遞等應用，YZS振動電機可以為振動平臺提供穩定的振動支持，滿足不同的振動需求。

5.脫水篩：脫水篩用于固液分離，將含水物料進行脫水處理，YZS振動電機可為脫水篩提供適當?shù)恼駝恿Γ龠M(jìn)脫水效果。

十、YZS振動電機使用條件：

YZS振動電機滿足下列條件時，能連續輸出額定激振力。

（1）振動加速度：不超過7g（g:重力加速度）

（2）環境溫度：不超過40℃

（3）海拔：不超過1000m

（4）電源頻率：50HZ

（5）電壓：380v

（6）溫升：小于80K（電阻法）

十一、YZS振動電機訂貨須知：

（1）寫明所需產品的規格、功率、激振力、極數、數量。

（2）對面漆有無特殊要求。

（3）對電機引出線有無物殊要求。

（4）可定制特殊參數的振動電機，如特殊電壓、特殊安裝尺寸等。

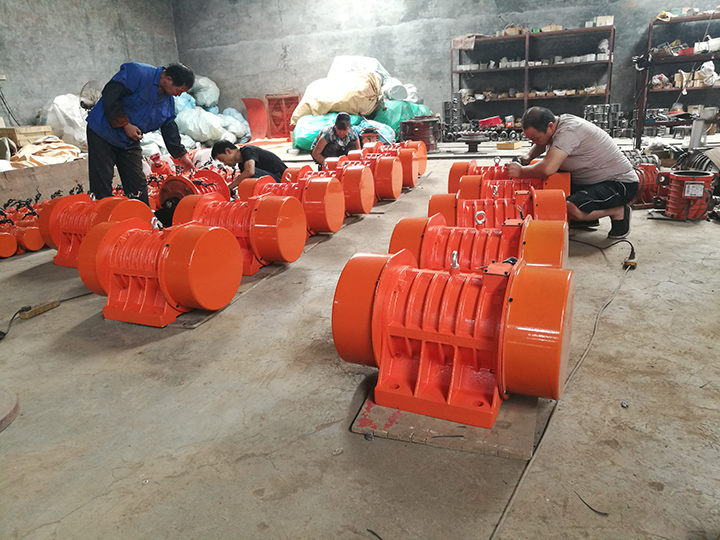

十二、YZS振動電機發貨圖片：

十三YZS振動電機廠家：

大漢是一家專業生產振動設備的廠家，擁有多年的行業經驗和技術積累。公司致力于研發、生產和銷售各類振動設備及配件，其中包括高品質的YZS系列振動電機。我們采用先進的生產工藝和技術，具有穩定可靠的性能和優異的振動效
